Detail Fenster

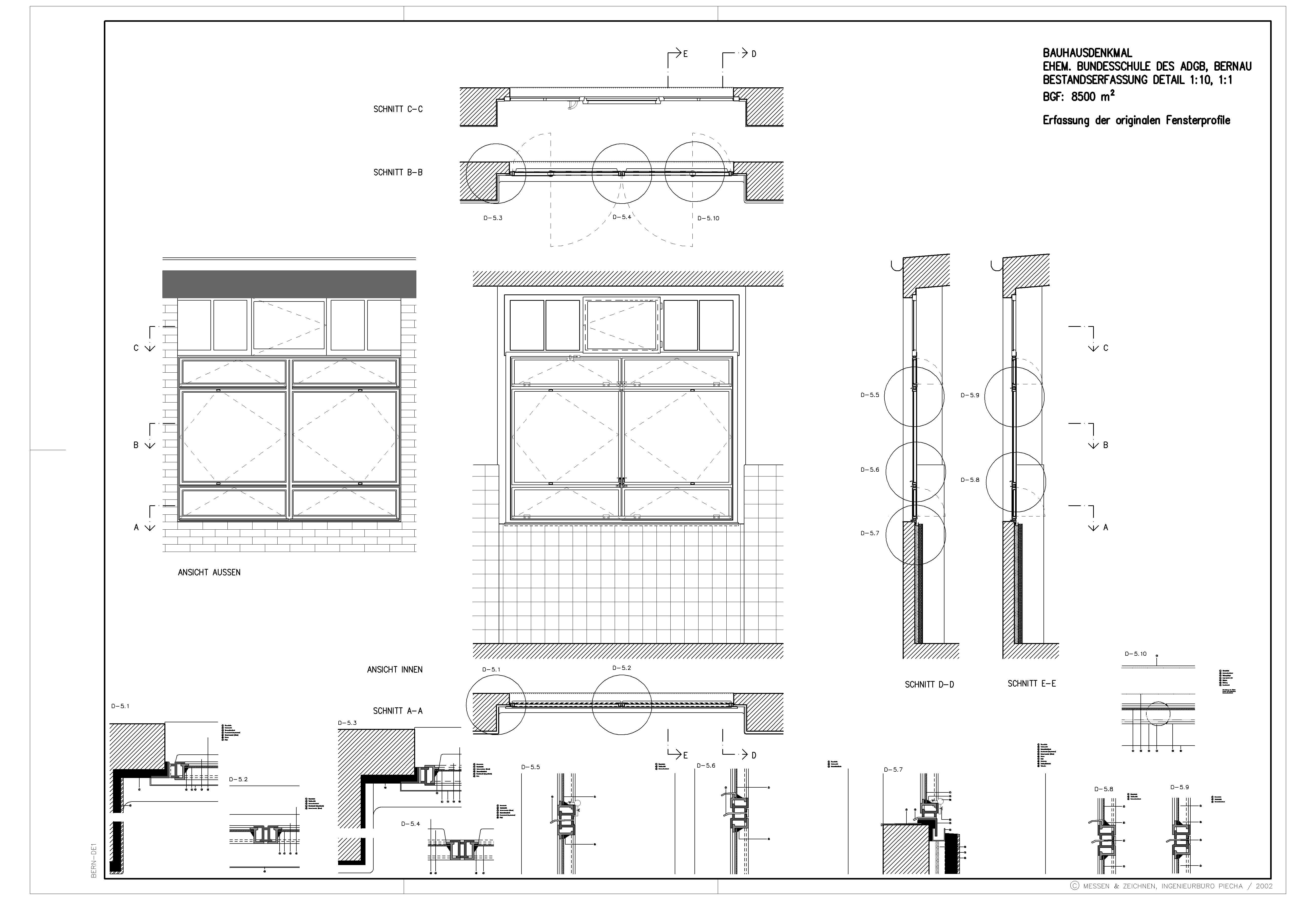

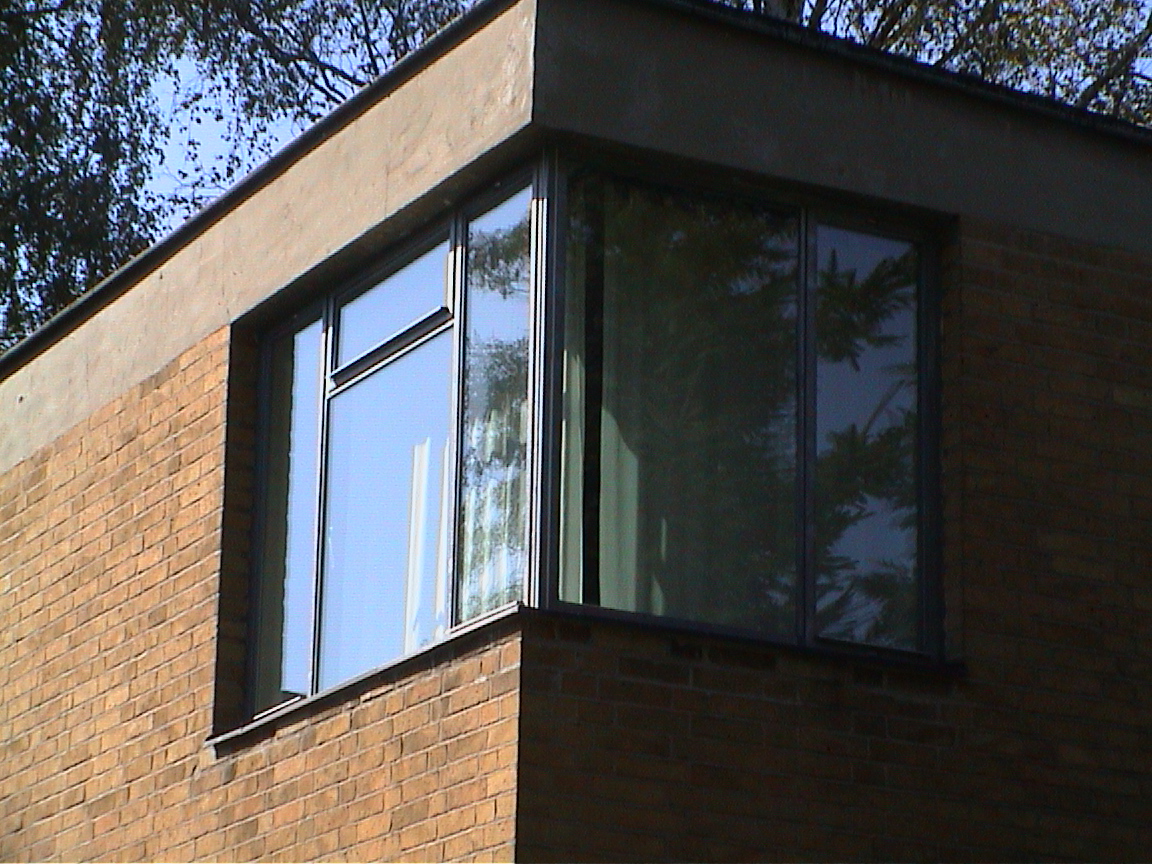

Im Rahmen der Bestandserfassung für das Bauhaus-Denkmal "ehemalige Bundesschule des AGB" waren neben den Bestandsplänen der Gebäude (M 1:50) auch Detailpläne der historischen Schwenk- und Kippfenster herzustellen.
Eine sehr hohe Maßgenauigkeit und die exakte Darstellung der ineinander verschränkten Profilstähle waren notwendig da die Fensterelemente hinsichtlich wärmeschutztechnischer Forderungen ertüchtigt werden mußten.
